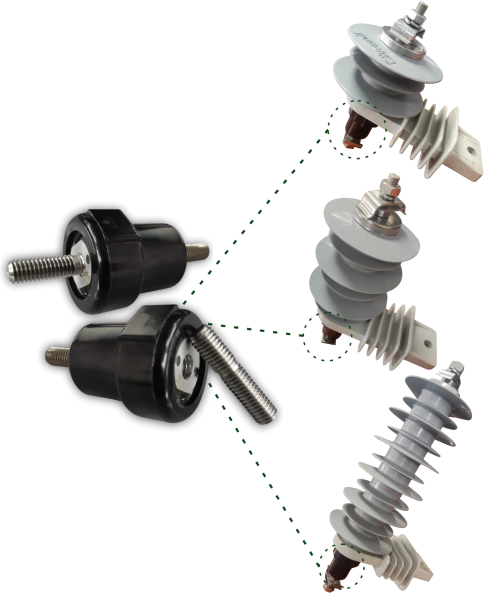

Descargador Por Sobretensión
DPS
El diseño de Descargador de Sobretensiones DPS 100KA para trabajo pesado provee una óptima protección para sistemas trifásicos con aterrizaje en transformadores y sistemas aterrizados a neutro con operación nominal de acuerdo a la tensión de diseño de la línea.

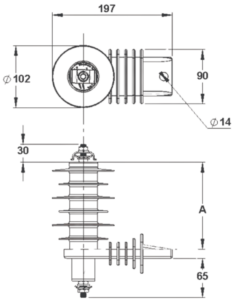

Dimensiones
Ciclo útil
- 22 descargas de corriente de 10KA pico, 8/20 μs forma de onda.
Descarga de corta duración a Alta Corriente:
- 2 descargas de 100KA pico, 4/10 μs forma de onda.
Descarga baja corriente de Larga duración:
- 20 descargas de corriente de 250 amperios pico.
Frecuencia de operación:
- 50- 60 Hz
Nivel de Contaminación:
- Muy Alto (31mm/kV)
Nuestros consultores
Curva de tensión a frecuencia industrial. Corriente de impulso 10kA
Pruebas de producción
- 100% inspección física.
- 100% descargas parciales.
- 100% corriente de fuga en AC.
- 100% Completamente energizadas al MCOV
Los Varistores de Oxido de Zinc fabricados en USA cumplen con las siguientes pruebas:
- 100% Inspección física.
- 100% Prueba de Descarga de Voltaje.
- 100% V1mA/cm2
- 100% Corriente de fuga al 80% de V1mA/cm2.
- Inspección de lote con prueba de corta duración en alta corriente.
- Prueba de estabilidad térmica.
- Prueba de envejecimiento.
Descarga baja corriente de Larga duración:
- 20 descargas de corriente de 250 amperios pico.
Frecuencia de operación:
- 50- 60 Hz
Nivel de Contaminación:
- Muy Alto (31mm/kV)
Ciclo útil
- 22 descargas de corriente de 10KA pico, 8/20 μs forma de onda.
Descarga de corta duración a Alta Corriente:
- 2 descargas de 100KA pico, 4/10 μs forma de onda.
Descarga baja corriente de Larga duración:
- 20 descargas de corriente de 250 amperios pico.
Frecuencia de operación:
- 50- 60 Hz
Nivel de Contaminación:
- Muy Alto (31mm/kV)
Nuestras siliconas
DPS 3kV a 9kV

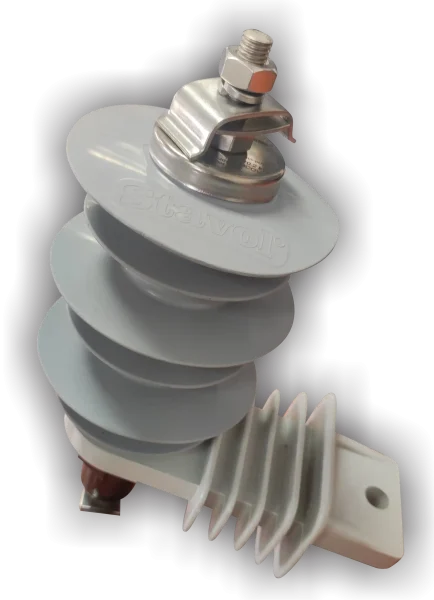

DPS 10kV a 24kV

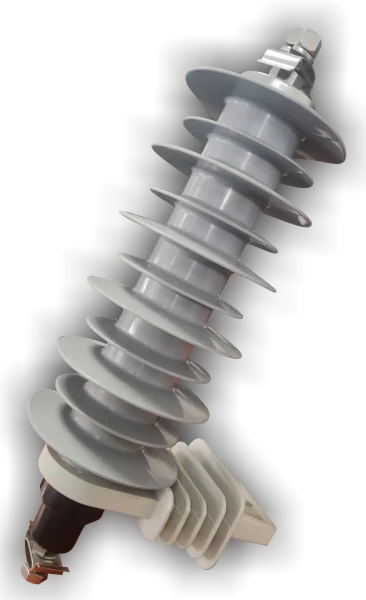

DPS 27kV a 36kV
